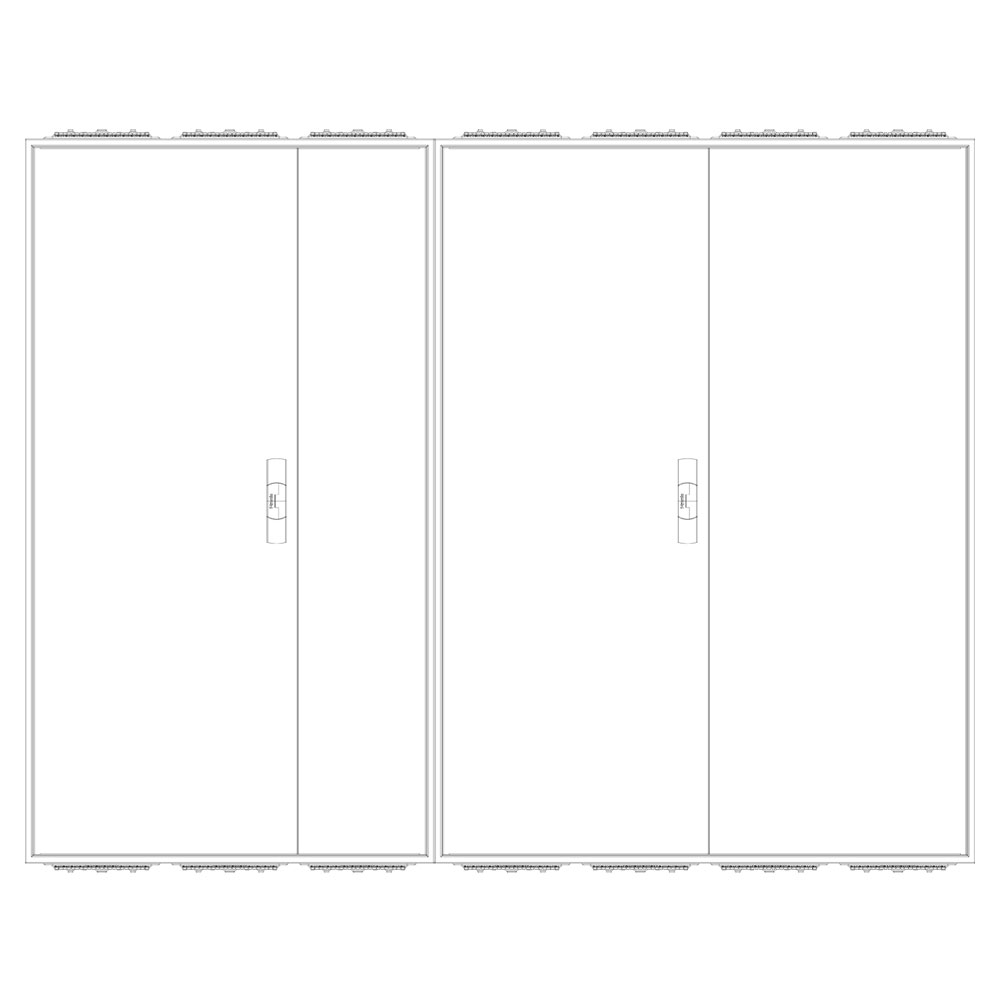

F-Tronic Zählerschrank 3.HZ 12 Zählerplätze, Verteiler, APZ, Einspeisegehäuse, Höhe 1400 mm
Der F-Tronic Zählerschrank 3.HZ mit 12 Zählerplätzen und Einspeisegehäuse ist ideal für Gebäude mit bis zu 12 Wohneinheiten. Mit einer Bauhöhe von 1400 mm und einer Breite von 1850 mm bietet er ausreichend Platz für die sichere Installation aller elektrischen Komponenten.
Das 7-reihige Verteilerfeld mit integrierter N/PE-Schiene sorgt für eine effiziente Verteilung der elektrischen Anschlüsse. Durch das zusätzliche Einspeisegehäuse wird die Stromversorgung optimal geregelt, was ihn perfekt für den Einsatz in modernen Mehrfamilienhäusern macht.
Dieser Zählerschrank vereint hohe Funktionalität und Sicherheit und ist besonders geeignet für Neubauten sowie Renovierungen in großen Wohnanlagen.
Darin eingebaut
- 12 Stück 3.HZ-Zählerplätze montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene
- Einspeisegehäuse
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1850 mm (ohne Einspeisegehäuse) |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
12 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Einspeisegehäuse: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
