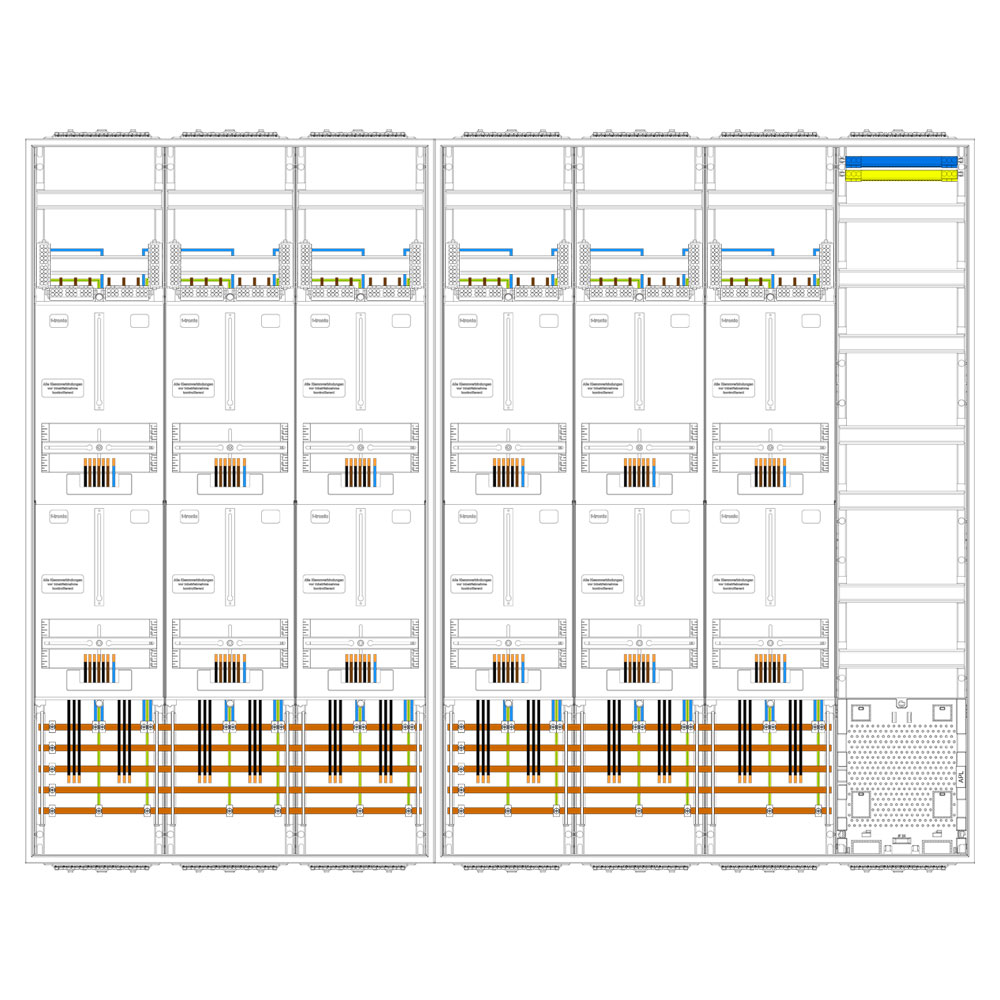

F-Tronic Zählerschrank 3.HZ 12 Zählerplätze, Verteiler, APZ, Höhe 1400 mm
Der F-Tronic Zählerschrank 3.HZ mit 12 Zählerplätzen ist optimal für Gebäude mit bis zu 12 Wohneinheiten geeignet. Mit einer Höhe von 1400 mm und einer Breite von 1850 mm bietet er ausreichend Platz für eine sichere und effiziente Installation.
Das 7-reihige Verteilerfeld inklusive N/PE-Schiene gewährleistet eine ordnungsgemäße Verteilung der elektrischen Anschlüsse. Zudem ist der Zählerschrank mit einem APZ (Außerordentliche Platzierung von Zählern) ausgestattet, was ihn ideal für moderne Wohnanlagen und größere Gebäude macht.
Dieser Zählerschrank überzeugt durch hohe Funktionalität und ist die perfekte Wahl für Neubauten und Renovierungen in Mehrfamilienhäusern.
Darin eingebaut
- 12 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1850 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
12 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Empfohlener Zukauf: |
Rangierkanal |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
