F-Tronic Zählerschrank 3.HZ 10 Zählerplätze, Verteiler, APZ, Einspeisegehäuse, Höhe 1400 mm
Der Zählerschrank mit 3.HZ-Zählerplätzen ist die ideale Lösung für Mehrfamilienhäuser mit bis zu 10 Wohneinheiten. Mit einem 7-reihigen Verteilerfeld und einem integrierten Einspeisegehäuse erfüllt dieser Schrank alle Anforderungen für eine sichere und effiziente Stromverteilung.
Die Bauhöhe von 1400 mm ermöglicht eine platzsparende Installation, ideal für den Einsatz in größeren Gebäuden. Perfekt für Neubauten und Modernisierungen in Mehrfamilienhäusern.
Darin eingebaut
- 10 Stück 3.HZ-Zählerplätze montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene

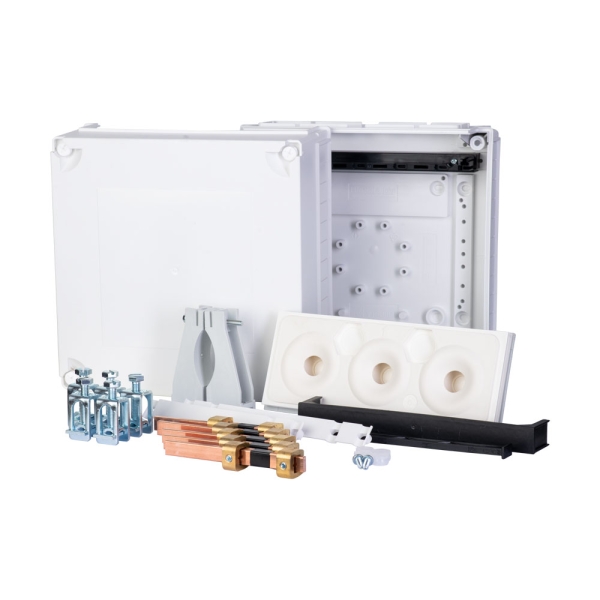

- Einspeisegehäuse
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1600 mm (ohne Einspeisegehäuse) |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
10 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Einspeisegehäuse: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
