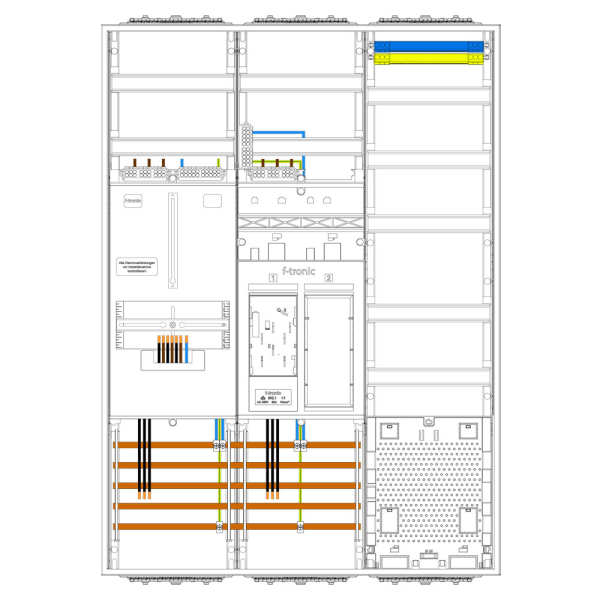

F-Tronic Zählerschrank 1x 3.HZ Zählerplatz | 1x eHZ Zählerplatz, 1 Leerplatz | Verteilerfelder, APZ-Platz
Die Zählerschranklösung von F-Tronic ist speziell für Anwendungen konzipiert, bei denen unterschiedliche Messkonzepte parallel umgesetzt werden sollen. Sie bietet Platz für einen 3.HZ-Zähler zur Nutzung moderner elektronischer Messsysteme sowie für einen eHZ-Zähler zur Einbindung klassischer dreiphasiger Zählertechnik. Damit eignet sich der Schrank besonders für Übergangslösungen, Erweiterungen bestehender Anlagen oder hybride Versorgungskonzepte.
Zusätzliche Planungssicherheit schafft ein integrierter eHZ-Leerplatz als Reserve, der eine spätere Nachrüstung ohne bauliche Änderungen ermöglicht. Ergänzend steht ein Verteilerfeld mit vorbereitetem APZ-Bereich zur Verfügung, das genügend Raum für Absicherungen, Steuergeräte oder intelligente Komponenten bietet. Diese Aufteilung erlaubt eine übersichtliche Struktur und erleichtert die Anpassung an zukünftige Anforderungen.
Als Produkt in bewährter F-Tronic-Qualität erfüllt der Zählerschrank alle relevanten technischen und normativen Vorgaben. Die stabile Ausführung, kombiniert mit montagefreundlichem Aufbau, macht ihn sowohl für den Einsatz im Wohnungsbau als auch im gewerblichen Umfeld geeignet. Eine praxisorientierte Lösung für flexible, erweiterbare und langfristig nutzbare Elektroinstallationen.
Darin eingebaut
- 1 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Leerplatz (Reserveplatz)
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig mit APZ-Platz
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1x 3.HZ & 1x eHZ |
| Anzahl Leerplatz: |
1x eHZ |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ & eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
