Der 3.HZ Zählerschrank mit 1 Zählerplatz, Verteiler, Verteiler mit APZ-Platz von F-Tronic
Der F-Tronic 1 Zähler Verteiler + APZ - 3.HZ Zählerschrank ist die optimale Wahl für Gebäude mit einem Zählerplatz. Mit zwei Verteilerfeldern, einem 7-reihigen und einem 5-reihigen mit APZ-Platz, bietet dieser Zählerschrank viel Raum und Flexibilität für die sichere und strukturierte Installation elektrischer Komponenten.
Dank des integrierten APZ-Platzes, ermöglicht dies eine digitale Überwachung und Verwaltung der Energieverteilung und erleichtert spätere Anpassungen oder Erweiterungen, ideal für Gebäude mit modernen Anforderungen.
Mit seiner durchdachten Aufteilung und den vielseitigen Einsatzmöglichkeiten eignet sich der F-Tronic Zählerschrank besonders für den Wohnbereich.

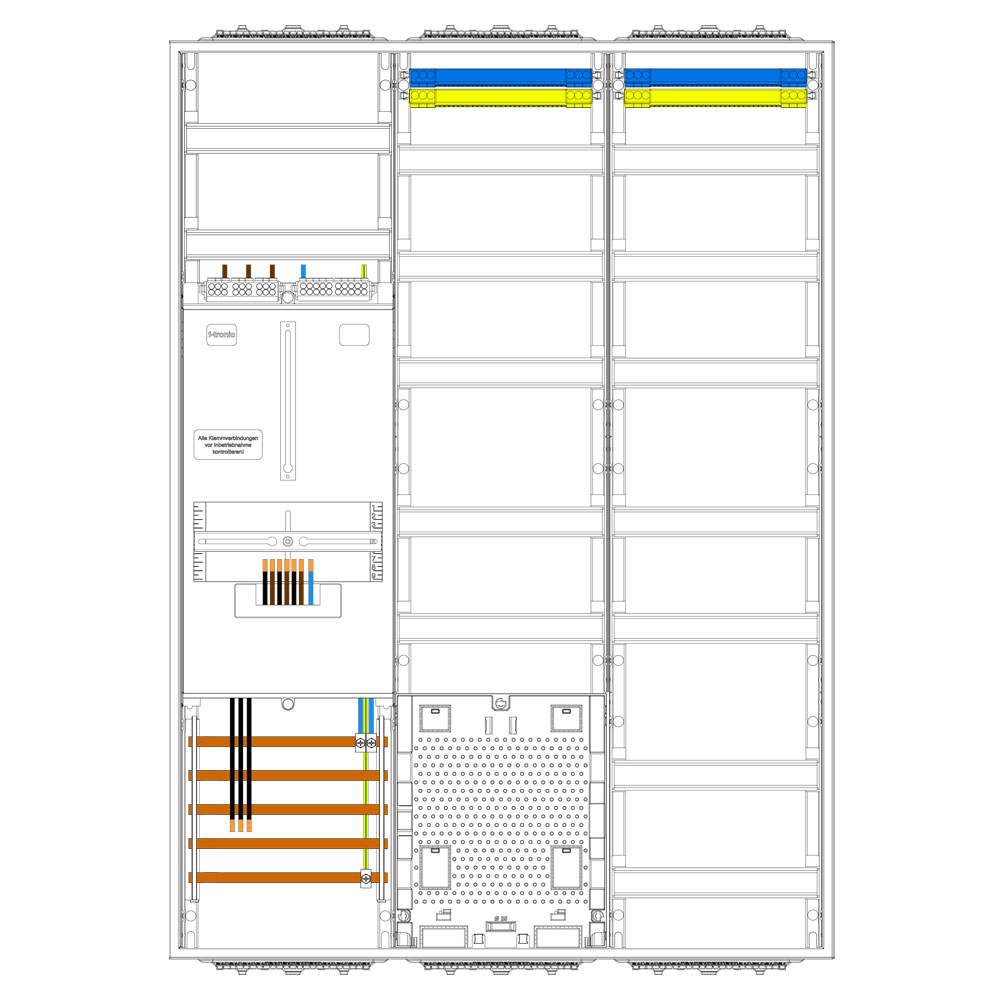

Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfeld 7-reihig (inkl. N/PE-Schiene)
- 1x Verteilerfeld 5-reihig mit APZ-Platz (inkl. N/PE-Schiene)
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Verteilerreihen: |
12 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
